プリント基板切断工程を自動化したインラインモデル

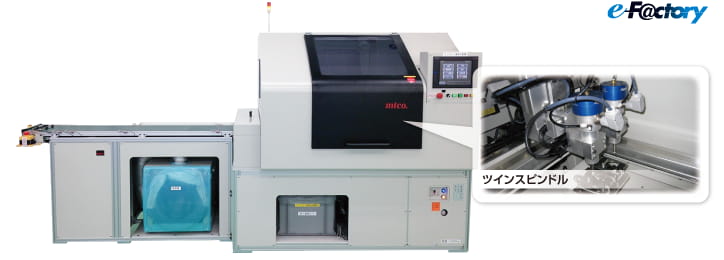

インライン基板分割機
カスタマイズに対応し、多数個取りあるいは複雑形状の各種プリント基板を製造ラインのままインラインで
自動切断します。
基板分割機に常にオペレータを配置する必要がなく省人化を実現します。
特長
- ビットの使用距離を監視し自動交換することにより稼働率を向上します。
- 捨て基板は装置下部にある捨て基板箱へ自動回収されます。
- ツインスピンドルにより同時切断が可能で高生産性を実現。
主なインライン基板分割機の動画はこちら
人・機械・ITの協調による、効率的でフレキシブルなものづくりと生産現場とサプライチェーン・エンジニアリングチェーン全体の最適化により、「次世代のものづくり」を実現するコンセプト。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 対象基板サイズ（縦×横） | 65mm×65mm～250mm×350mm | |
| 基板取扱 | 基板材質、板厚 | ガラスエポキシ、CEM-3、FR-4など（その他材質についてはご相談ください） |
| 基板搬送高さ | 900±30mm（床面よりの高さ） | |
| 位置規制方法 | 治具による位置決め | |
| 基本性能 | X-Y軸位置決め方式 | 2軸ACサーボ制御 |
| 切削速度参考値 （スピンドル50,000rpm時） |
最大20mm/s（ルーター径ø2.0、板厚t=1.6） | |
| X-Y軸移動速度 | 最大500mm/s | |
| 繰返し位置決め精度 | ±0.02mm | |
| Z軸仕様 | パルスモータ駆動 50mmストローク | |
| 切断工具 | コレットサイズ | ø3.175mm（1/8inch） |
| ルーター | ø0.8～3.0mm取付可/ルータービットを多段で使用し、ランニングコストを低減 | |
| スピンドル回転速度 | 5,000～50,000rpm | |
| その他 | オプション | 自動ビット交換機能、ビット径確認機能、ビット抜け・折れ確認機能、スピンドル上方集塵、ハンディコードリーダ、専用治具設計・製作、オフラインティーチングソフトウェア、e-F@ctory対応機能 |
| 装置外形寸法（概略） | 3422W×1340D×2000H | |
| 装置概略質量 | 約1000kg | |
※切断するプリント基板に対応した治具が別途必要です。
※e-F@ctoryは三菱電機(株)の登録商標です。
※その他記載されている会社名、製品名は各社の登録商標または商標です。
